TGSL-H(BP)

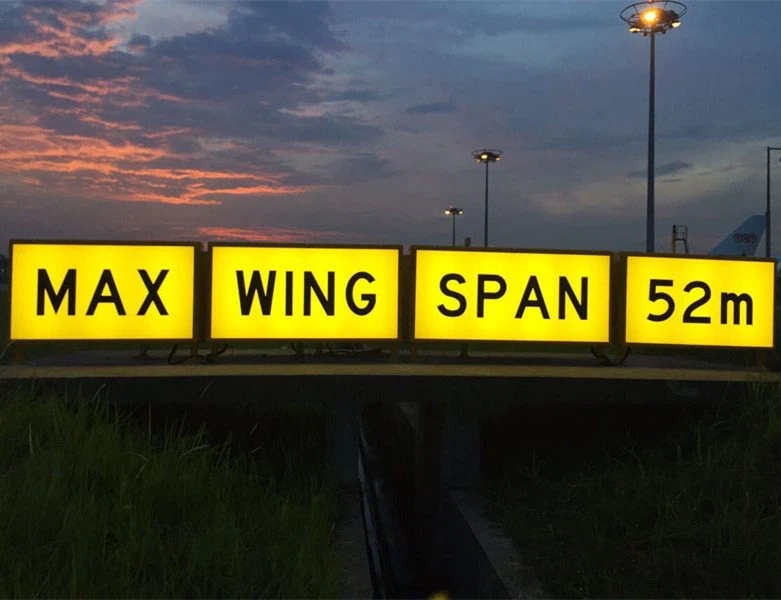

LED repülőtéri tájékoztató táblák
Szabványoknak való megfelelés
CAAC:MH/T 6011
ICAO: 14. melléklet, I. kötet
FAA: AC 150/5345-44
Alkalmazás/Használat
LED-es repülőtéri útbaigazító táblák, beleértve
Kötelező tájékoztató táblák, információs táblák és helymeghatározó tábla
Jellemzők
Karakterformák, színek és fénysűrűség, egyenletességi arány az ICAO 14. mellékletének előírásai szerint
A LED sávot hosszú élettartam, energiabeszélgetés, karbantartásmentes jellemzi, ami óriási gazdasági előnyökkel jár az ügyfelek számára
Csúcsmárka LED és szabadalmaztatott meghajtó áramkör, amely nagymértékben javítja a világítótestek megbízhatóságát és élettartamát
A LED-meghajtó egység 5 fokozatú fényerőszabályozást tesz lehetővé, a fényintenzitás 5 százalék alatti ingadozása mellett
Szigorú LED-színkezelés a prémium színkonzisztencia és -tisztaság érdekében
A belső visszaverő világítás egyenletesebb fényerőt biztosít árnyékok nélkül
4,5 mm vastag polikarbonát anyagból készült panel, amely UV-álló rétegeket tartalmaz, valamint ütés- és kopásálló
Alumínium vázszerkezet tartóoszloppal átmegy a tábla belsején, merev konstrukció, strapabíró és szélálló
Többféle vízálló szerkezet magas szintű behatolásvédelemmel
A meghajtó áramkör moduláris felépítése, könnyebben karbantartható
Túlfeszültség-védelmi funkcióval és túlmelegedés elleni védelmi modullal integrált meghajtó áramkör a megbízhatóság növelése érdekében
0,9 feletti teljesítménytényező mind az 5 fényerő fokozatban
EMI az FAA követelményeinek megfelelően, az FCC Part15 A osztályú szabvány szerint tanúsítva
Szerszám nélkül levehető előlapok, kényelmesek a napi tisztításhoz és karbantartáshoz
Törékeny tengelykapcsolók precíziós megmunkálással, megfelelnek az FAA követelményeinek, ami stabil és megbízható teljesítményt biztosít
A fő test alumíniumötvözetből készült korróziógátló kezeléssel, minden rögzítőelem rozsdamentes acélból készült, alkalmas zord környezeti alkalmazásokra
Szabványos láncok, amelyek megakadályozzák, hogy a rögzítésükről letört jelek elrepüljenek
Nagy karima, amely javítja a tábla széllökésállóságát
rendelési információ

Kérjük, adja meg a részletes jelmagyarázatot és a konkrét tartalmat, az alkatrészeket és tartozékokat külön kell megrendelni, a rendelési számmal.
Építkezés
![]() | 1.PC panel 2.Elülső keret 3. Csavar 4.LED lámpa 5.LED lámpa meghajtó 6.Keret 7. Törékeny rúd 8.Alaplemez |
Kapcsolat

Telepítés
![]() | |
![]() | ![]() |
![]() | ![]() |
![]() | |
* Lásd a konkrét méreteket a termék kézikönyvében
lKiegészítők
Szerkezeti sz. | rész sz. | Rendelési szám. | Leírás |
| 2 | LED vezérlő | 60871 | LED meghajtó a TGSL-hez |
| 3 | LED-csík | 960A04 | LED szalag (H300) |
| 960A02 | LED szalag (H3400) | ||
| 5 | Támaszpólus | 60845-Ⅰ | TípusⅠ Támaszpólus |
| 60845-Ⅱ | Típus Ⅱ Támaszpólus | ||
| 60845-Ⅲ | TípusⅢ támasztóoszlop | ||
| 6 | Karima | 27691 | Karima 240 |
| 7 | Csupasz összekötő vezeték | 71804 | Csupasz összekötő vezeték |
Zsanér | 946341 | Zsanér | |
Vízszivárgás fedél Assy | 948418 | Vízszivárgás fedél Assy | |
Terminálblokk | SV3.{1}} | Y típusú szigetelés hidegpréses csatlakozó |
Műszaki adatok
Teljesítménytényező: > 0.9
Tápellátás: 2.8-6.6A soros táp vagy 220V párhuzamos táp
Szélterhelés: 240k m/h, 322 km/h vagy 480 km/h
Védettségi szint: IP54
Környezeti hőmérséklet: -40 foktól plusz 55 fokig
Teljesítmény meghatározása
Lámpa | 50W | 100W | 150W | 200W | Erő | |
Mennyiség | Tényleges teljesítmény | Tényleges teljesítmény | Tényleges teljesítmény | Tényleges teljesítmény | tényező | |
1 | 7 | 45/47 | 45/47 | 45/47 | 45/47 | 0.95 |
2 | 8 | 49/51 | 49/51 | 49/51 | 49/51 | 0.95 |
3 | 9 | 53/55 | 53/55 | 53/55 | 53/55 | 0.95 |
4 | 10 | 57/60 | 57/60 | 57/60 | 57/60 | 0.95 |
5 | 11 | 61/64 | 61/64 | 61/64 | 0.95 | |
6 | 12 | 65/68 | 65/68 | 65/68 | 0.95 | |
7 | 13 | 68/71 | 68/71 | 68/71 | 0.95 | |
8 | 14 | 72/75 | 72/75 | 72/75 | 0.95 | |
9 | 15 | 76/80 | 76/80 | 76/80 | 0.95 | |
10 | 16 | 80/84 | 80/84 | 80/84 | 0.95 | |
11 | 17 | 83/88 | 83/88 | 83/88 | 0.95 | |
12 | 18 | 86/91 | 86/91 | 86/91 | 0.95 | |
13 | 19 | 90/95 | 90/95 | 90/95 | 0.94 | |
14 | 20 | 94/100 | 94/100 | 94/100 | 0.94 |
